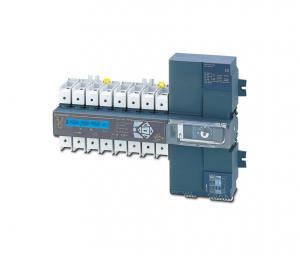

Układ Kontroli Napięć ( SZR )
Opis produktu:
SZR z napędem elektrycznym zasilony jest z dwóch niezależnych źródeł zasilania. W przypadku zaniku lub odchyłki powyżej zadanych wartości progowych napięcia podstawowego układ ma za zadanie przełączenie na rezerwowe źródło zasilania w czasie t1≤0,5s. W chwili powrotu napięcia podstawowego układ przełącza się na zasilanie podstawowe w regulowanym czasie. Dzieki zastosowaniu rozłączników izolacyjnych w torach głównych , aparat zawsze może być przełączany ręcznie .
Zastosowany układ SZR umożliwia:
- kontrolę napięcia na linii zasilania podstawowego
- kontrolę napięcia na linii zasilania rezerwowego
- kontrolę napięcia na szynach rozdzielnicy (za SZR-em)
- nastawy progowe napięć .
- nastawialny czas powrotu na linię podstawową
- współpracę z kasetą sygnalizacyjną – cyfrowe przesłanie informacji o zaistniałych stanach alarmowych
Przełącznik spelnia wymagania następujących norm/standardoów
- IEC 60947-3
- EN 60947-3
- PN-EN 60947-3
- NBN EN 60947-3
- BS EN 60947-3
- IEC 60947-6-1
- GB 14048
- PN-EN 60947-6-1
- NBN EN 60947-6-1
- BS EN 60947-6-1
- VDE 0660-107
