System Kontroli Medycznej Sieci IT

 Wyposażony jest w :

Znajduje zastosowanie w pomieszczeniach medycznych do których zaliczane są m.in.:

Układ Medyczny IT sygnalizuje stany alarmowe wymagane przez normę IEC 60360-7-710 :

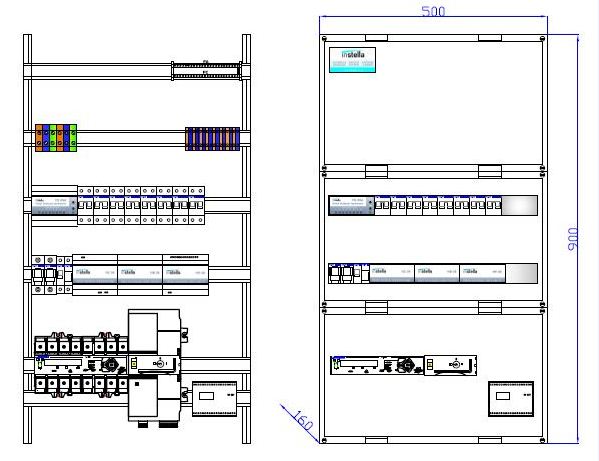

Widok Kompletnego Układu Medycznego IT

Zdobyte doświadczenie i posiadane zaplecze techniczne umożliwia nam dostosowanie produkowanych przez nas rozdzielni IT do indywidualnych potrzeb użytkownika i wymagań projektowych.



CZYTAJ WIĘCEJ

gdzie:

  • ze względu na przeprowadzane zabiegi lub badania wymagana jest wysoka niezawodność zasilania;
  • występuje szczególne zagrożenie porażenia prądem elektrycznym;
  • konieczna jest praca urządzeń nawet w przypadku wystąpienia pojedynczego doziemienia;

czyli w pomieszczeniach medycznych zaliczanych do Grupy 2 (zgodnie z IEC 60364-7-710) wskazane jest zastosowanie systemu sieci IT.

Zgodnie z wymaganiami normy. IEC 60364-7-710 Electrical installations of buildings – Requirements for special installations or locations – Medical locations

W pomieszczeniach medycznych Grupy 2 sieć IT powinna być wyposażona w:

    1. Układ pomiarowy rezystancji izolacji.
    2. Układ sygnalizujący (sygnał optyczny i akustyczny) stan sieci IT.
    3. Układ pomiarowy temperatury pracy i obciążenia transformatora.

Układ kontroli zasilania powinien zapewniać ciągłość zasilania zgodnie z poniższymi wymaganiami:

W przypadku spadku napięcia do U≤0,9Un zasilanie powinno zostać automatycznie przełączone na źródło rezerwowe w czasie t1≤0,5s.

Podstawowe parametry techniczne pracy systemu:

  • Napięcie zasilania: 230V AC
  • Wartości progowe napięć Umin i Umax: 180-250V
  • Czas przełączenia po zaniku zas. podst. t1: ≤0,5s
  • Czas przełączenia po powrocie zas. podst. t2: ≤5s



Elementy wyposażenia rozdzielni IT

  • Kaseta Sygnalizacyjna

    Kaseta Sygnalizacyjna

    Umożliwia ciągłą kontrolę parametrów pracy systemu nadzorowanych przez układy pomiarowe. W przypadku przekroczenia dopuszczalnych wartości nadzorowanych parametrów pracy kaseta sygnalizuje ten fakt optycznie i akustycznie.
    czytaj więcej
  • Moduł Identyfikacji Doziemienia

    Moduł Identyfikacji Doziemienia

    Pozwala na ciągłą kontrolę i identyfikację obwodu w którym nastąpiło doziemienie.
    czytaj więcej
  • Moduł Pomiarowy Stanu Sieci IT

    Moduł Pomiarowy Stanu Sieci IT

    Łączy się bezpośrednio z przekaźnikiem stanu izolacji (kontrola rezystancji izolacji), przekaźnikami kontroli napięć (kontrola parametrów zasilania), układem pomiarowym parametrów pracy transformatora (kontrola temperatury i obciążenia transformatora
    czytaj więcej
  • Przekaźnik Kontroli Stanu Izolacji MR627

    Przekaźnik Kontroli Stanu Izolacji MR627

    Służy do nadzoru stanu izolacji w nieuziemionych obwodach jedno- i trójfazowych w sieciach AC, DC oraz AC/DC.
    czytaj więcej
  • Transformator Separacyjny

    Transformator Separacyjny

    Stosujemy wysokiej jakości transformatory izolacyjne, przeznaczone są do zasilania urządzeń medycznych w pomieszczeniach szpitalnych zaliczanych do grupy 2
    czytaj więcej
  • Układ Kontroli Napięć ( SZR )

    Układ Kontroli Napięć ( SZR )

    SZR z napędem elektrycznym zasilony jest z dwóch niezależnych źródeł zasilania. W przypadku zaniku lub odchyłki powyżej zadanych wartości progowych napięcia podstawowego układ ma za zadanie przełączenie na rezerwowe źródło zasilania w czasie t1≤0,5s.
    czytaj więcej
  • Współpraca z systemami nadrzędnymi

    Współpraca z systemami nadrzędnymi

    Układ jest przystosowany do współpracy z systemami nadrzędnymi (np. BMS). Moduł komunikacyjny modbus translator MB zapewnia przesłanie do systemu nadrzędnego informacji o parametrach pracy układu oraz zaistniałych stanach alarmowych.
    czytaj więcej
